Промышленные объекты

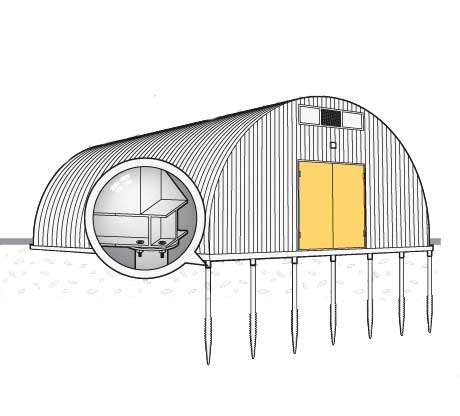

Устройство фундаментов для складов и ангаров

Административные здания

Фундаменты для строений модульного типа

Многофункциональные постройки

Гаражи, навесы

Частное домостроение

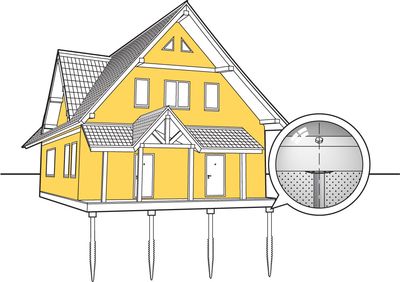

Дома, бани, гаражи, беседки и теплицы

Коммуникации и трубопроводы

Строительство ЛЭП, нефте- и газопроводов

Малые строительные формы

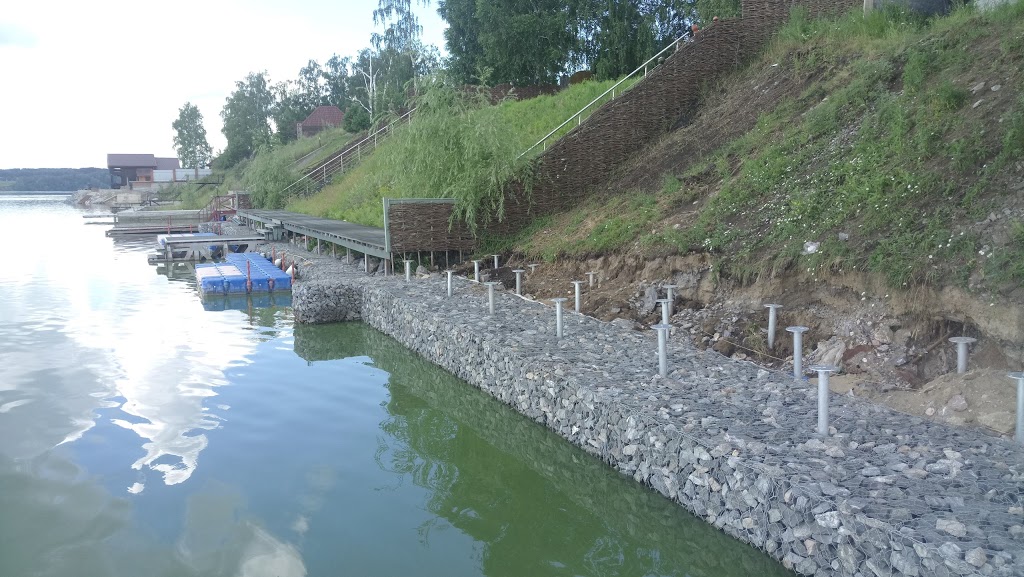

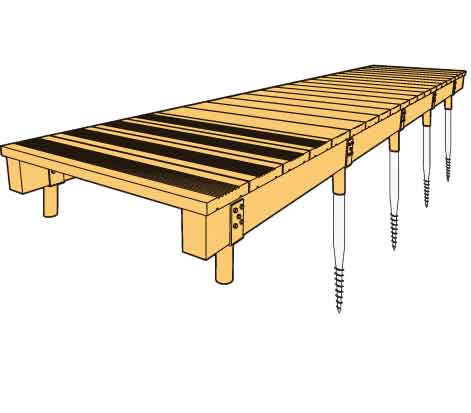

Возведение деревянных настилов, устройство пирсов

Дорожная инфраструктура

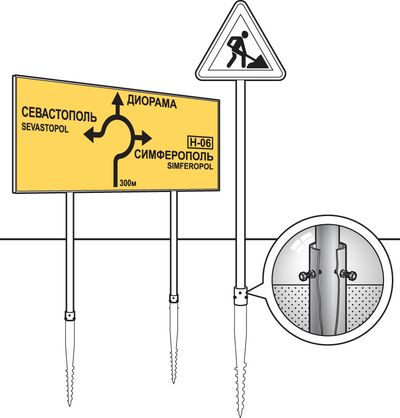

Установка дорожных знаков и указателей

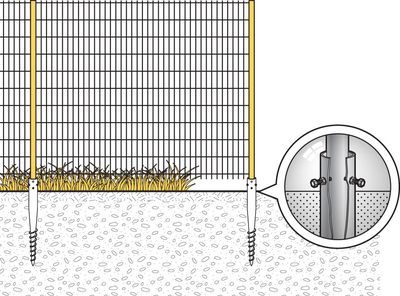

Фундамент ограждений

Для заборов, ворот и калиток

7 преимуществ винтовых свай BAU

Увеличивают скорость строительства.
При использовании свайного фундамента не нужно рыть котлован, выравнивать участок, ждать, пока застынет бетон. Сразу после того как фундамент погружен в грунт, можно продолжать строительство. Винтовые сваи сразу готовы к использованию, их не нужно обрезать. А фланцевое соединение позволяет использовать любые материалы для продолжения строительства.

Подходят для сложных ландшафтов.
Идеальное решение для неровных участков.

Экономят деньги.
Вы не тратите средства на бетонирование, смазку антикоррозийными средствами и другие защитные работы. Сваи винтовые BAU имеют оцинкованное покрытие снаружи и внутри.


Отлично выдерживают нагрузки вниз, вверх и в бок.
Благодаря особой конструкции отсутствует эффект "морозного пучения" грунта.

Долго служат.
Минимальная гарантия в грунтах с высокой агрессивностью среды - 35 лет. Со средней агрессивностью - 128 лет. На нейтральных грунтах срок службы не ограничен.

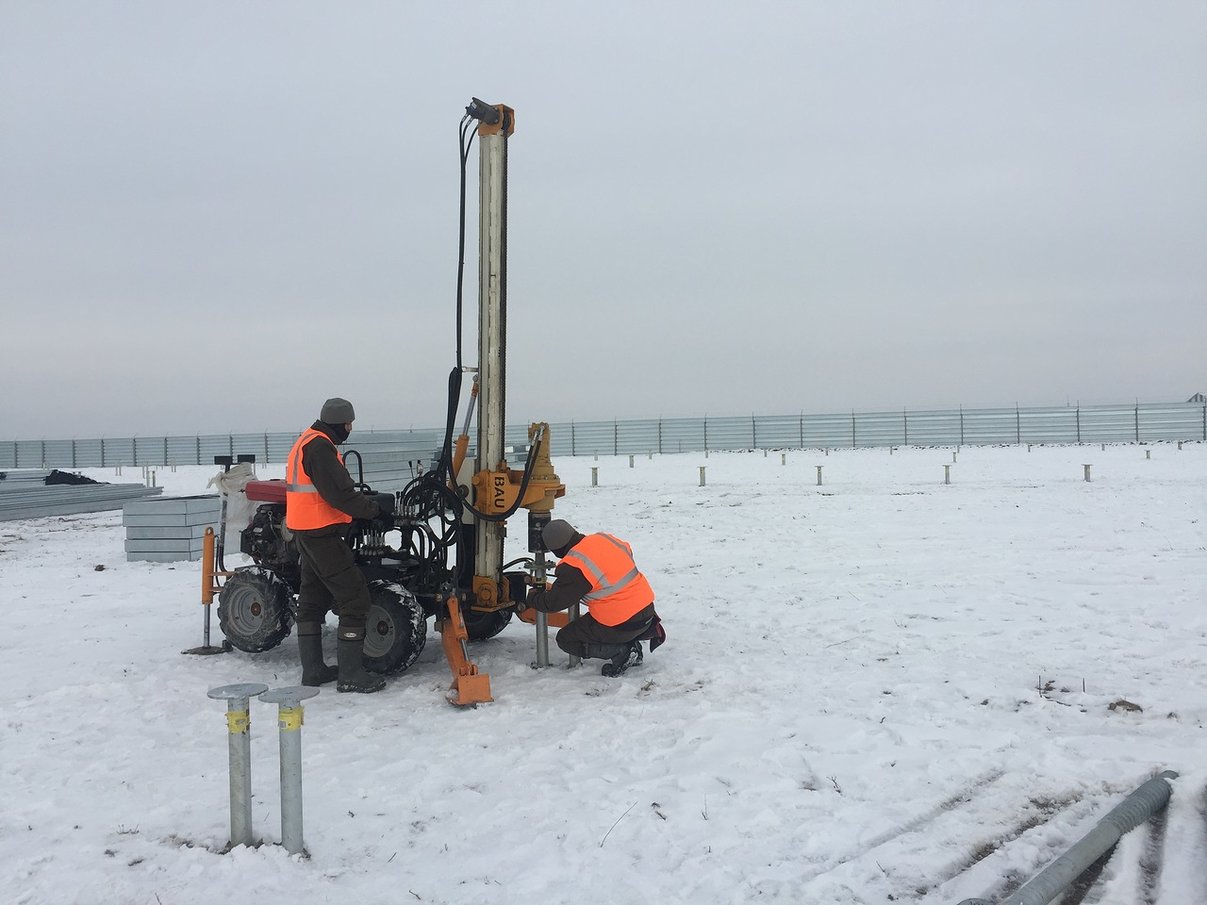

Можно устанавливать в любое время года.
Стальная спираль на конусной части и заостренный кованый наконечник облегчают монтаж в плотные и мерзлые грунты.

Соответствуют актуальным ГОСТам.

Винтовые сваи серии FM

BAU FM24 89 х (4) х 1500

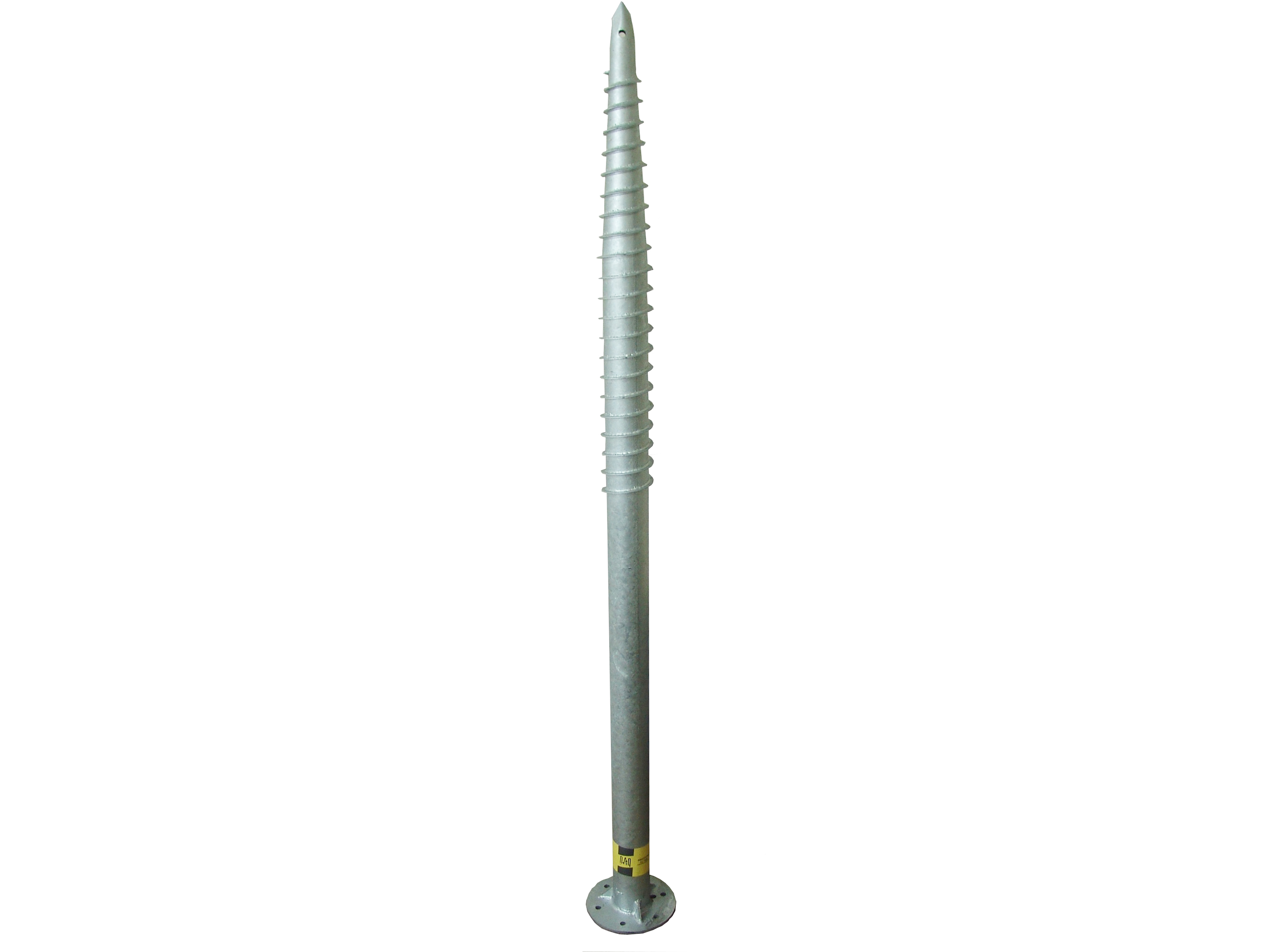

BAU FM24 89 х (4) х 2000

BAU FM24 89 х (4) х 1500

Винтовые сваи серии T

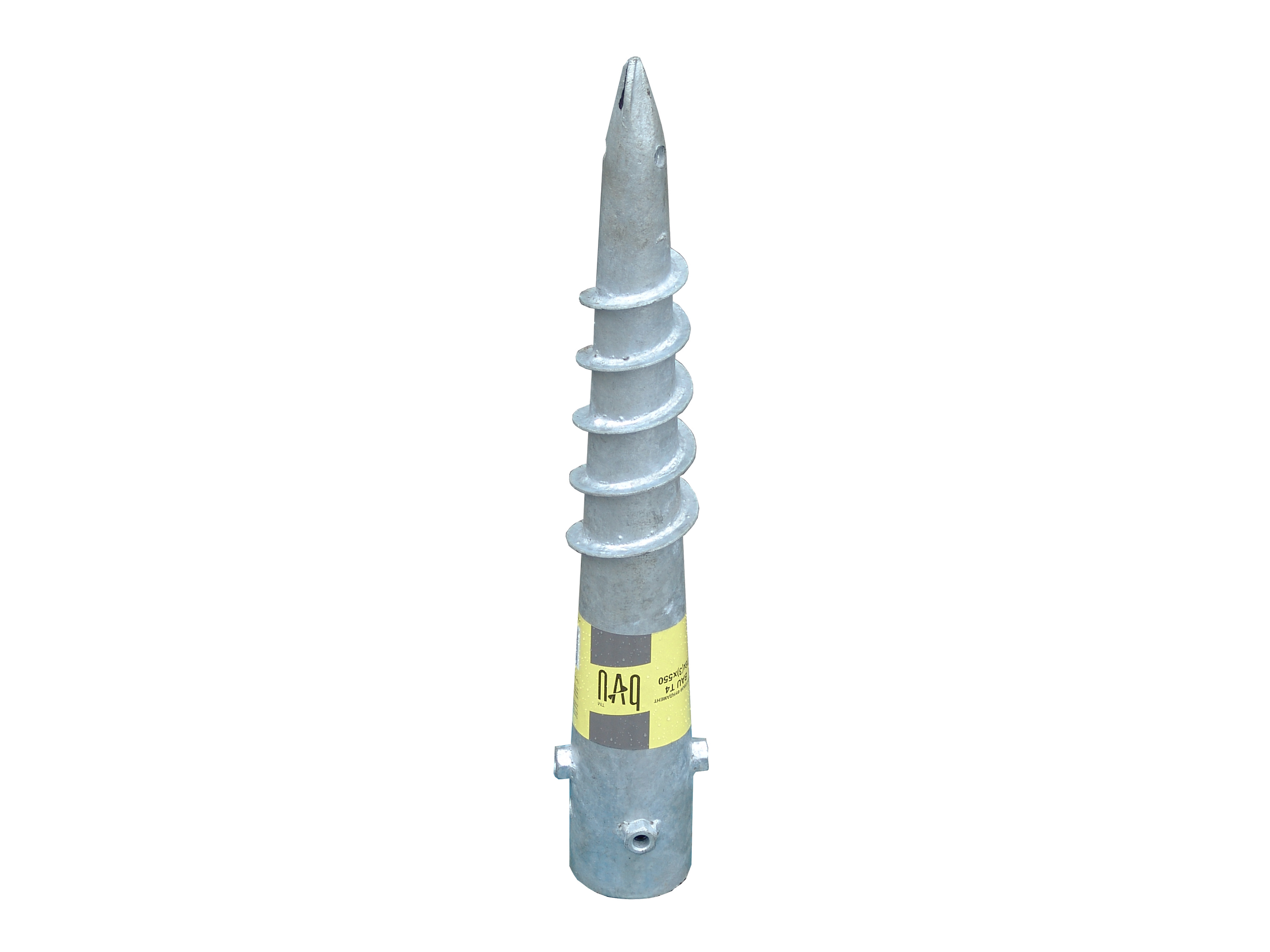

BAU Т4 76 х (3) х 550

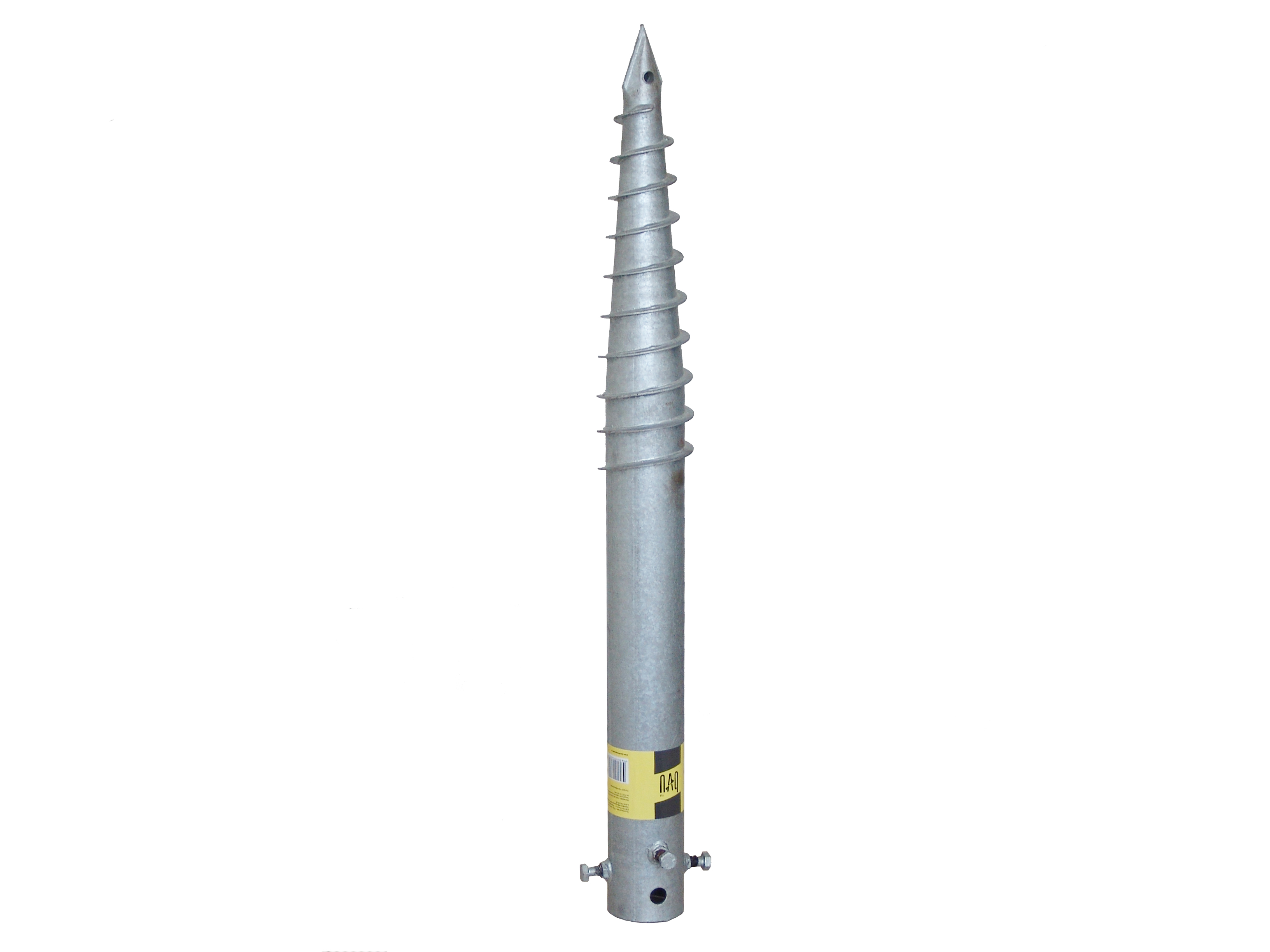

BAU Т4 89 х (3) х 1000

BAU Т4 89 х (3) х 1000

BAU Т4 114 х (4) х 1000

BAU T4 76 х (3) х 550
с Проушиной BAU UT 105 х 60 х 150

BAU T4 76 х (3) х 550
с Фланцем BAU FMT 145 х 60 х 150

Комплектующие (оголовки)

Т4 76 для ручного ключа

BAU UT 55 x 60 x 150

BAU UT 105 x 60 x 150

BAU FMT 145 x 60 x 150

Артикул Технические данные Базовые цены на складах
Диаметр (мм) Толщина стенки (мм) Длина (мм) Внешний вид и способ
фиксации с винтовым фундаментом
Нагрузка на сваю для песков (тонна-сила) Вес (кг) Горячее оцинкование
внутри и снаружи (тип Т4 и FM24)
Без цинкового покрытия
(тип ТВ4 и FB)
Винтовой фундамент «BAU» Серия T
1 BAU Т4/ТВ4 76*(3)*1000 76 3 1000 Через 4 гайки под болты М12 0,60 4,13 1 506 950
2 BAU Т4/ТВ4 76*(3)*2000 2000 1,20 8,27 2400 1 345
3 BAU Т4/ТВ4 89*(3)*1000 89 1000 1,50 7,90 1 698 1 050
4 BAU Т4/ТВ4 89*(3)*2000 2000 3,00 15,80 2 706 1 515
5 BAU Т4/ТВ4 114*(3)*1000 114 1000 Через 4 гайки под болты М14 2,00 8,25 2 400 1 475
6 BAU Т4/ТВ4 114*(3)*1500 1500 3,00 12,38 3 012 1 680
Винтовой фундамент «BAU» Серия FM
7 BAU FM24/FB 76*(3,5)*1500 76



3,5



1500 FM24-фиксация через сплошной фланец
Ø 220 мм., t — 8 мм.,
с резьбой в центре
под болт М24 и 6-ю отверстиями
по окружности Ø 14 мм.
FB- фиксация через
пиримитральный фланец
Ø 220 мм., t — 8 мм. и 6-ю отверстиями по
окружности Ø 14 мм.
3,00 13,20 2 844 1 505
8 BAU FM24/FB 76*(3,5)*2500 2500 5,50 19,60 3 936 2 050
9 BAU FM24/FB 76*(3,5)*4000 4000 8,50 29,20 5 760 2 850
10 BAU FM24/FB 89*(4)*1500 89



4



1500 3,50 14,75 3 384 1 850
11 BAU FM24/FB 89*(4)*2500 2500 6,50 23,10 4 638 2 550
12 BAU FM24/FB 89*(4)*4000 4000 11,50 35,50 6 948 3 550
13 BAU FM24/FB 114*(4)*2500 114 4 2500 9,00 30,30 6 195 3 260
14 BAU FM24/FB 114*(4)*4000 4000 15,00 46,50 9 321 4 610
Качество и технические характеристики соответствуют ТУ 5260-001-86841766-2011.
Тип применяемой в производстве стали — ВСт3КП2, ВСт3ПС2 ГОСТ 380 или 09 Г2С ГОСТ 19281-89.
Антикоррозийное покрытие (внутри и снаружи) — слой цинка, нанесённый методом горячего оцинкования.
Толщина и качество цинкового покрытия выполняются по стандарту ГОСТ 9.307-89.
По индивидуальному заказу можем изготовить:

  • винтовые фундаменты длиной до 12 метров и диаметром ствола до 219 мм, оцинкованные и без защитного покрытия;
  • фланцы различной толщины и конфигурации;
  • конусы кованные с приваренной спиралью для изготовления винтовых свай диаметром 76,89 и 114 мм, длиной от 1100 мм.
Окончательная стоимость конструкции и сроки поставки рассчитываются индивидуально.
Заявку на расчёт можно отправить по электронной почте info@lega24.ru
Телефон для консультации по техническим вопросам +7 (391) 271-55-57
